OMK-FH10多功能万能卡具套件

OMK-FH10多功能万能卡具套件



OMK-FH10多功能万能卡具套件
特点：
￭ABC三种不同的V形卡槽设计，适配直径Ф8mm-Ф25mm光学元件
￭底部和正面配有M6螺孔，方便连接支撑杆变换不同方向实验
￭可夹持柱状体元件，光纤、小型镜头、光学元件、柱状器件等

基本参数
型号OMK-FH10
名称多功能万能卡具套件
A卡槽尺寸120° 单侧深度2.5mm
B卡槽尺寸120° 单侧深度4.0mm
C卡槽尺寸120° 单侧深度1.5mm
推荐夹持尺寸Ф8mm-Ф25mm
外形尺寸57mmx70mmx厚20mm
套件包含多功能万能卡具
50mm支撑杆
50mm接杆支架
25x75mm底板
支撑杆固定环
赠送M6螺钉
价格¥240
备注
组成部件尺寸图


夹持应用实例-90°应用实例

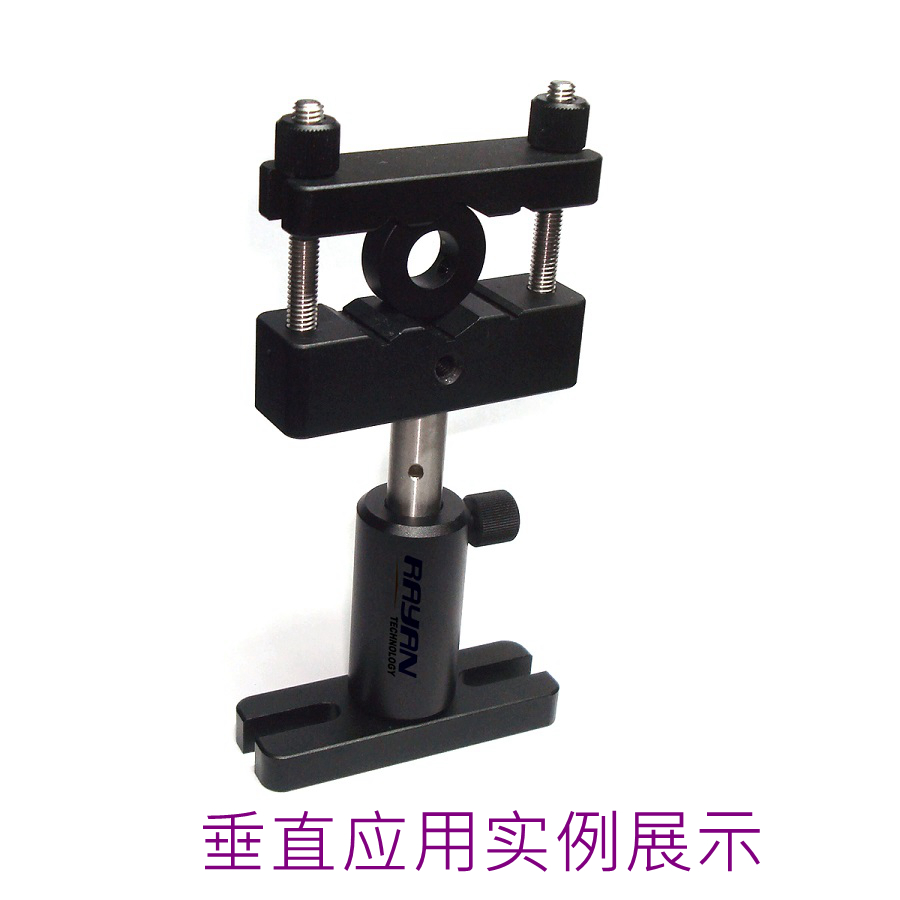

夹持应用实例-垂直应用实例展示（通常使用角度）
